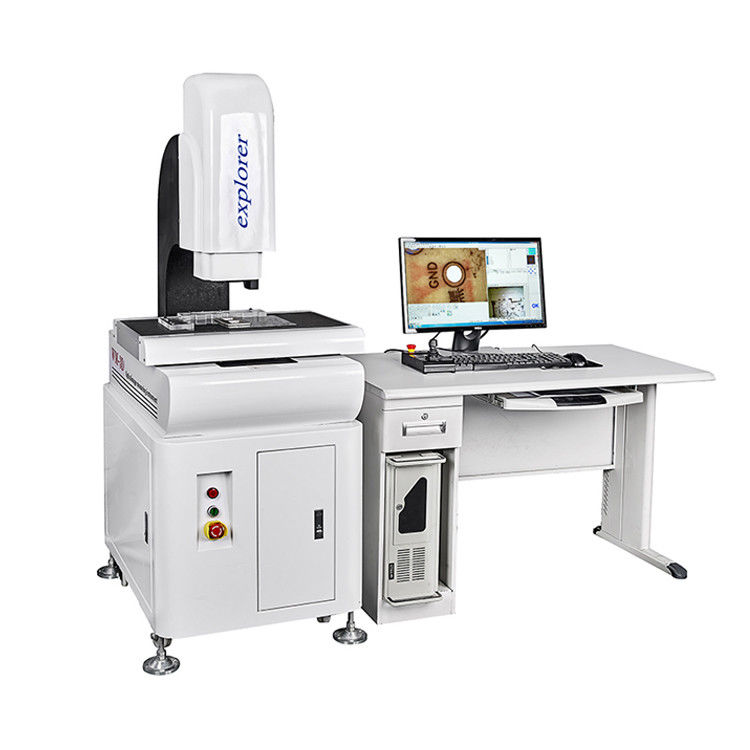

دستگاه اندازه گیری مختصات CMM نوری 3 بعدی با دقت 2.5um 200mm/S

Name: دستگاه اندازه گیری مختصات CMM نوری 3 بعدی با دقت 2.5um 200mm/S
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020H
Availability: InStock

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	WM-3D
گواهی:	iso9001
شماره مدل:	CNC-3020H

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

نام تجاری:

WM-3D

گواهی:

iso9001

شماره مدل:

CNC-3020H

گارانتی:

12 ماه، 12 ماه

پشتیبانی سفارشی:

OEM، ODM

نام:

دستگاه اندازه گیری ویدئو نوری CNC با پیکربندی بالا

دقت:

2.5um

سرعت:

200mm/s

تابع:

اندازه گیری و تشخیص

استفاده عمومی:

برق، پلاستیک، قالب، ماشین آلات، اتصالات و موبایل

رنگ:

سفید

قدرت:

220 ولت / 50 هرتز

برجسته کردن:

High Light

برجسته کردن:

دستگاه اندازه گیری مختصات سانتی متر 3 بعدی

دستگاه اندازه گیری مختصات سانتی متر 2.5 متر

دستگاه اندازه گیری 200 میلی متر / S cmm

اطلاعات تجاری

قیمت:

$25,000.00/sets 1-4 sets

جزئیات بسته بندی:

Metal Workpiece 3D CNC vision inspection machine cmm machine optical vision inspection machine

توضیح محصول

دستگاه بازرسی دیداری CNC سه بعدی قطعات فلزی، دستگاه CMM، دستگاه بازرسی دیداری نوری

توضیحات محصول

1. کنترل حرکت حلقه بسته دوگانه، موتور در حرکت با سرعت بالا با عملکرد موقعیت یابی دقیق.
2. با استفاده از ماژول های تعبیه شده توسعه یافته برای کنترل موتور، افزایش سرعت موتور بر این اساس، اما همچنین برای ساده سازی ابزار و رابط PC، دستگاه های PC و ابزارها از طریق خط USB و کابل S-Video.
3. با نرم افزار اندازه گیری CNC توسعه یافته توسط شرکت همراه است تا به تشخیص سریع مقادیر زیادی از قطعات کار در همان زمان با قابلیت های تجزیه و تحلیل داده های SPC به منظور دستیابی به یک بار تکمیل کل اندازه گیری دست یابد.
4. منبع نور سطحی که توسط یک گروه مستقل از 24 تشکیل شده است، هر گروه درایور منبع جریان ثابت و 200 مرحله متغیر پیوسته است.
5. با پلت فرم مرمر، پایداری بالا.

مدل

CNC-3020H

اندازه میز شیشه ای

330*230

اندازه میز فلزی

350*250

مسافت کار X.Y

300*200

حرکت محور Z (میلی متر)

200 فوکوس

رزولوشن نمایشگر دیجیتال محور X.Y.Z

0.5um

خطای مقدار محور X.Y

≤(3+L/200) L طول اندازه گیری شده است، واحد میلی متر)

وزن (کیلوگرم)

300

ابعاد

750*850*1650

موتور

سرعت سه محور

300 میلی متر بر ثانیه

دقت موقعیت یابی سه محور

0.001 میلی متر

سیستم تصویر

دوربین

دوربین CCD سونی رنگی 1/3 اینچ

زوم

لنز زوم نوری هم محور با لنز زوم (2 انتخاب یک)

بزرگنمایی زوم

0.7-4.5X

بزرگنمایی کلی ویدئو

30-230X

میدان شیء

11.1-1.7 میلی متر

برق

AC220V/AC110V

مصرف برق

100 وات

لوازم جانبی ابزار

1X لوله (اختیاری)

0.5X لوله (اختیاری)

فاصله کار

لنز زوم

0.7-4.5X

0.7-4.5X

افزودن لنز

بزرگنمایی ویدئو

میدان جانبی مواد (میلی متر)

بزرگنمایی ویدئو

میدان جانبی مواد (میلی متر)

0.5X گزینه

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

استاندارد

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

2X گزینه

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36

عملکردها

عمدتاً برای اندازه گیری و تجزیه و تحلیل متالوگرافی! این مدل های "جهانی" یک پایه اندازه گیری را با بهترین اجزای میکروسکوپ متالورژی برای تصویربرداری با وضوح بالا و اندازه گیری های بحرانی ترکیب می کنند. با داشتن طیف کاملی از اهداف پیشرفته بی نهایت و تکنیک های میکروسکوپی از جمله: میدان روشن، میدان تاریک، کنتراست DIC، قطبش و اپی فلورسانس. حداکثر پنج هدف را می توان روی بینی نصب کرد. با استفاده های بیشتر در صورت ارتقا.

مشخصات فنی

1. می تواند نقطه، خط، دایره، کمان و بیضی، مستطیل را اندازه گیری کند و دقت را با عملکرد موقعیت یابی چند نقطه ای بهبود بخشد.

2. دارای ویژگی های زیادی است، مانند ترکیب اندازه گیری ها، ساختار مرکزی و تقاطع ساختار، نقطه میانی ساخت و ساز، ساختار خط، یک ساختار گرد و نقطه نظر ساختاری.

3. با نرم افزار اندازه گیری CNC توسعه یافته توسط شرکت همراه است تا به تشخیص سریع مقادیر زیادی از قطعات کار در همان زمان با قابلیت های تجزیه و تحلیل داده های SPC به منظور دستیابی به یک بار تکمیل کل اندازه گیری دست یابد.

4. ترجمه مختصات و صاف کردن مختصات برای اندازه گیری راحت تر و کارآمدتر و بهبود راندمان اندازه گیری است.
5. ماکروها می توانند قطعات یکسان را سریعتر و راحت تر اندازه گیری کنند و حجم را افزایش داده و راندمان اندازه گیری را بهبود بخشند.
6. داده های اندازه گیری مستقیماً وارد AutoCAD می شوند و به یک دایره کاری کامل تبدیل می شوند. داده ها همچنین می توانند در Excel و Word وارد شوند تا تجزیه و تحلیل آماری انجام شود.

7. برنامه کاربر را ضبط کنید، دستور را ویرایش و اجرا کنید.

خدمات ما

12 ماه گارانتی. با اطمینان خرید کنید!

1. ظرف 12 ماه از تاریخ مونتاژ و پذیرش، اما بیش از 15 ماه از تاریخ حمل و نقل نباشد.

2. در این مدت، ما آموزش تلفنی و اینترنتی را به کاربران با یک سرویس مشاوره پس از فروش ترکیبی ارائه خواهیم داد.

3. ما خدمات گارانتی مادام العمر دستگاه را برای کاربران با هزینه ارائه می دهیم.
01. اگر خرابی دستگاه ناشی از طرف ما باشد، می توانید قطعات یدکی را برای ما ارسال کنید و هزینه آن از طرف ما است.
02. اما اگر به تکنسین ما نیاز باشد که برای آموزش به سمت مشتری بیاید، خدمات فنی رایگان است، به جز بلیط و اقامت.

4. دوره گارانتی اضافی: ما به کاربر ارائه خواهیم داد خدمات مشاوره پس از فروش مادام العمر 5. شرکت ما دارای قطعات یدکی است که می تواند با هزینه در اختیار کاربران قرار گیرد.

6. ما به کاربران ارائه کردیم
پس از فروشخدمات فنی با ارزش افزوده با قیمت ترجیحی برای زندگی.اطلاعات شرکت

گواهینامه ها

1. نرم افزار ما از طریق سازمان حرفه ای ملی گواهینامه اندازه گیری استاندارد.

2. دستگاه های ما می توانند گواهینامه اندازه گیری استاندارد آژانس HSR را ارائه دهند.

بسته بندی و حمل و نقل
