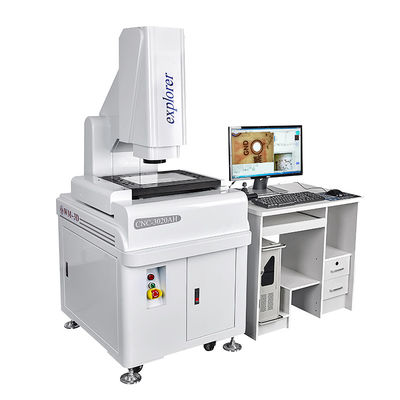

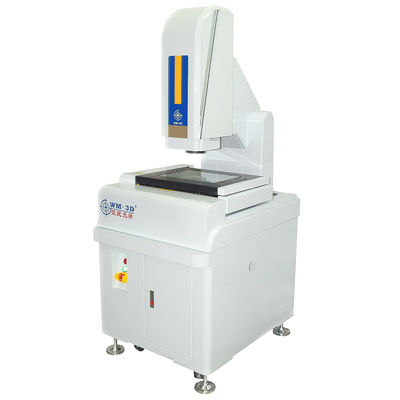

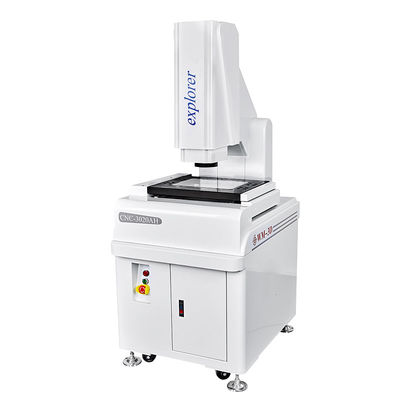

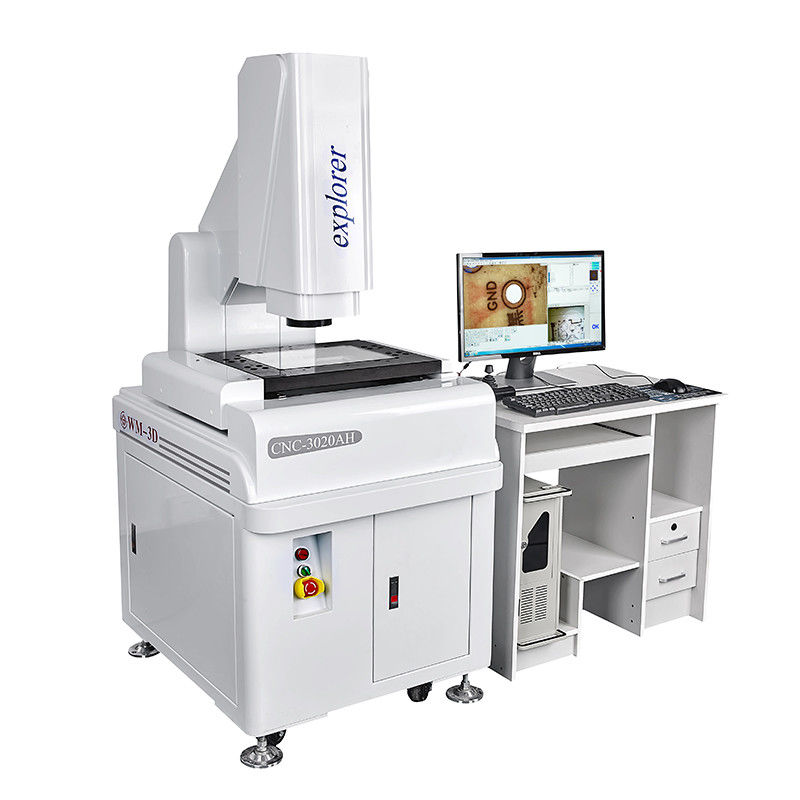

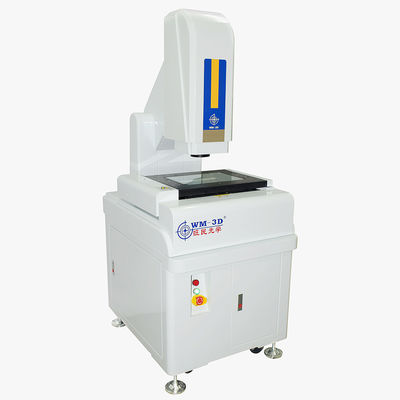

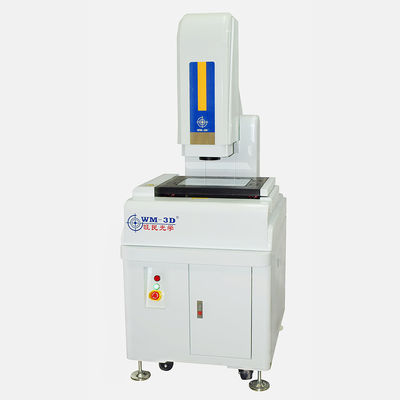

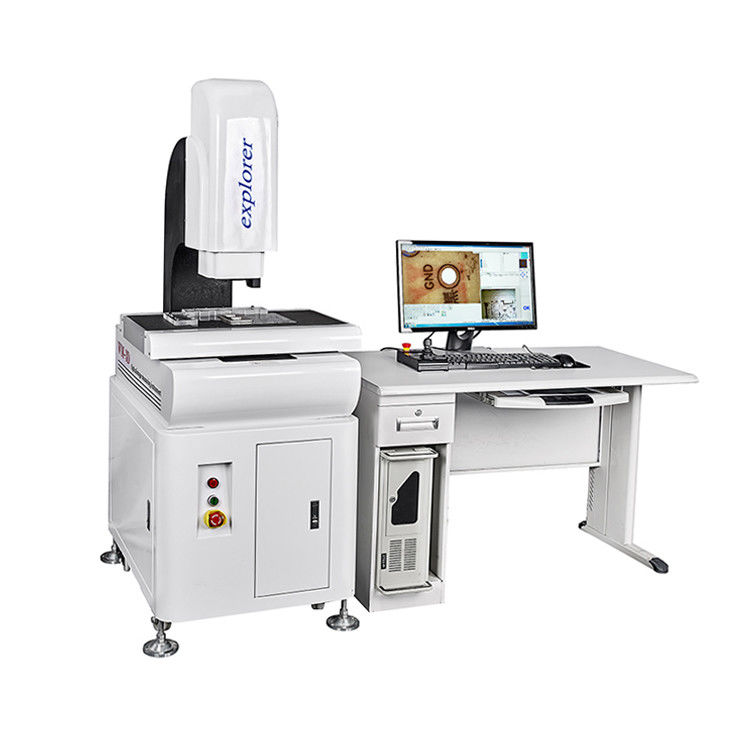

سیستم اندازه گیری ابعاد تصویر 200mm/S، دستگاه اندازه گیری نوری 3um ISO9001

Name: سیستم اندازه گیری ابعاد تصویر 200mm/S، دستگاه اندازه گیری نوری 3um ISO9001
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	WM-3D
گواهی:	ISO9001
شماره مدل:	CNC-3020AH

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

نام تجاری:

WM-3D

گواهی:

ISO9001

شماره مدل:

CNC-3020AH

گارانتی:

1 سال

پشتیبانی سفارشی:

OEM، ODM

نام:

دستگاه اندازه گیری نوری سه بعدی CNC با قیمت پایین

دقت:

3UM

سرعت:

200mm/s

تابع:

اندازه گیری و تشخیص

استفاده عمومی:

برق، پلاستیک، قالب، ماشین آلات، اتصالات و موبایل

رنگ:

سفید

قدرت:

220 ولت / 50 هرتز

نام محصول:

دستگاه اندازه گیری نوری سه بعدی CNC با قیمت پایین

برجسته کردن:

High Light

برجسته کردن:

سیستم اندازه گیری ابعاد تصویر 200mm/S

سیستم اندازه گیری ابعاد تصویر ISO9001

3um دستگاه اندازه گیری نوری

اطلاعات تجاری

قیمت:

$18,000.00/sets 1-4 sets

جزئیات بسته بندی:

Low price 3D CNC optical measuring machine optical machinery measure machine دستگاه اندازه

توضیح محصول

ماشین اندازه گیری نوری 3D با قیمت پایین ماشین اندازه گیری نوری

توضیحات محصول

1کنترل حرکت دوگانه حلقه بسته، موتور در حرکت با سرعت بالا با عملکرد موقعیت دقیق.
2استفاده از ماژول های جاسازی شده توسعه یافته برای کنترل موتور، افزایش سرعت موتور به همین ترتیب، اما همچنین برای ساده سازی ابزار و رابط PC،دستگاه ها و ابزارهای رایانه ای از طریق خط USB و کابل S-Video.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4. منبع نور سطح تشکیل شده توسط یک گروه مستقل از 24، هر گروه هستند راننده منبع جریان ثابت و 200 مرحله متغیر مداوم.
5. با پلتفرم مرمر ، ثبات بالا

مدل

CNC-3020

اندازه میز شیشه ای

330*230

اندازه میز فلزی

۳۵۰ * ۲۵۰

سفرهای کاری X.Y

300*200

ارتفاع حرکت محور Z ((ملی متر)

200 تمرکز

رزولوشن صفحه نمایش دیجیتال محور X.Y.Z

0.5m

خطای ارزش محور X.Y

≤ ((3+L/200) L طول اندازه گیری شده است، واحد mm)

وزن ((کیلوگرم)

720

ابعاد

700*900*1650

موتور

سرعت سه محور

100mm/s

دقت موقعیت گذاری سه محور

0.001mm

سیستم تصویر

کامار

دوربین سی سی دی رنگی سونی

زوم

لنز زوم اپتیکال هم محوری با لنز زوم (۲ انتخاب)

بزرگ کردن زوم

0.7-4.5X

بزرگ کردن کل ویدیو

30-230X

میدان اعتراض

11.1-1.7mm

قدرت

AC220V/AC110V

مصرف برق

100 وات

لوازم جانبی ماشین آلات

1Xtube ((اختیاری)

0.5Xtube ((اختیاری)

فاصله کاری

لنز زوم

0.7-4.5X

0.7-4.5X

اضافه کردن لنز

بزرگنمایی ویدئو

میدان جانبی ماده ((ملی متر)

بزرگنمایی ویدئو

میدان جانبی ماده ((ملی متر)

0.5X گزینه

11.8X-74X

۲۲-۳4

5.9X-37X

44 تا 68

175

استاندارد

23.5X-148X

11.1-1.7X

11.8X-74X

۲۲-۳4

92

2اختیاری

47X-296X

5.5-0.9

23.5X-148X

11.1-17

36

وظایف

به طور عمده برای اندازه گیری و تجزیه و تحلیل متالوگرافیک!این مدل های "جهانی" ترکیبی از یک پایه اندازه گیری با بهترین قطعات میکروسکوپ فلزی برای تصویربرداری با وضوح بالا و اندازه گیری های بحرانی. با داشتن طیف گسترده ای از اهداف بی نهایت پیشرفته و تکنیک های میکروسکوپی از جمله: میدان روشن، میدان تاریک، کنتراست DIC، قطبی و اپی فلورسنت.تا پنج هدف ممکن است بر روی نوک بینی نصب شود.با استفاده هاي بيشتري اگه ارتقا پيدا کنه

مشخصات

1می تواند نقطه، خط، دایره، قوس و بیضی، مستطیل را اندازه گیری کند و دقت را با عملکرد موقعیت گذاری چند نقطه بهبود بخشد.

2. آن را بسیاری از ویژگی ها، مانند ترکیب اندازه گیری، ساختار مرکز و تقاطع ساختار، نقطه وسط ساخت، ساختار خط،ساختار گرد و دیدگاه ساختاری.

3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.

4. ترجمه مختصات و مختصات راست کردن است که باعث می شود اندازه گیری راحت تر و کارآمدتر و بهبود بهره وری اندازه گیری.
5ماکروها می توانند همان قطعات را سریعتر و به صورت راحت تر اندازه گیری کنند و کارایی اندازه گیری را بهبود بخشند.

6. داده های اندازه گیری به طور مستقیم وارد AutoCAD و تبدیل به یک دایره کار کامل; داده ها نیز می تواند در اکسل و کلام وارد شود برای انجام تجزیه و تحلیل آماری.

7. برنامه ی کاربر را ضبط کنید، ویرایش کنید و دستور اجرا کنید

خدمات ما

12 ماه گارانتي داره با اعتماد به نفس بخر

1در عرض 12 ماه از تاریخ جمع آوری و پذیرش اما نه بیشتر از 15 ماه از تاریخ انتقال.

2در طول این دوره، ما آموزش تلفن و اینترنت را به کاربران با یک خدمات مشاوره پس از فروش ترکیبی ارائه می دهیم.

3ما خدمات گارانتی عمر ماشین را برای کاربران با هزینه ارائه می دهیم.
01. اگه نقص ماشين از طرف ما رخ داده باشه ، ميتوني قطعات واگري رو به ما بفرستي و هزينه اش رو هم به طرف ما
02اما اگه نياز داشته باشه تکنسيون ما براي آموزش به طرف مشتري مياد، خدمات فني رایگان است، بجز بلیط و اقامت.

4. دوره گارانتی اضافی: ما به کاربر ارائه طول عمر پس از فروش خدمات مشاوره

5شرکت ما قطعات یدکی دارد که می تواند برای کاربران با هزینه فراهم شود.
6ما به کاربرانبعد از فروشخدمات فنی با ارزش افزوده با قیمت ترجیحی برای زندگی.

اطلاعات شرکت

گواهینامه

1نرم افزار ما از طریق سازمان حرفه ای ملی گواهینامه استاندارد اندازه گیری.

2ماشين هاي ما ميتونن از سازمان اندازه گيري استاندارد HSR گواهينامه بگيرن.

بسته بندی و حمل

سوالات عمومی
