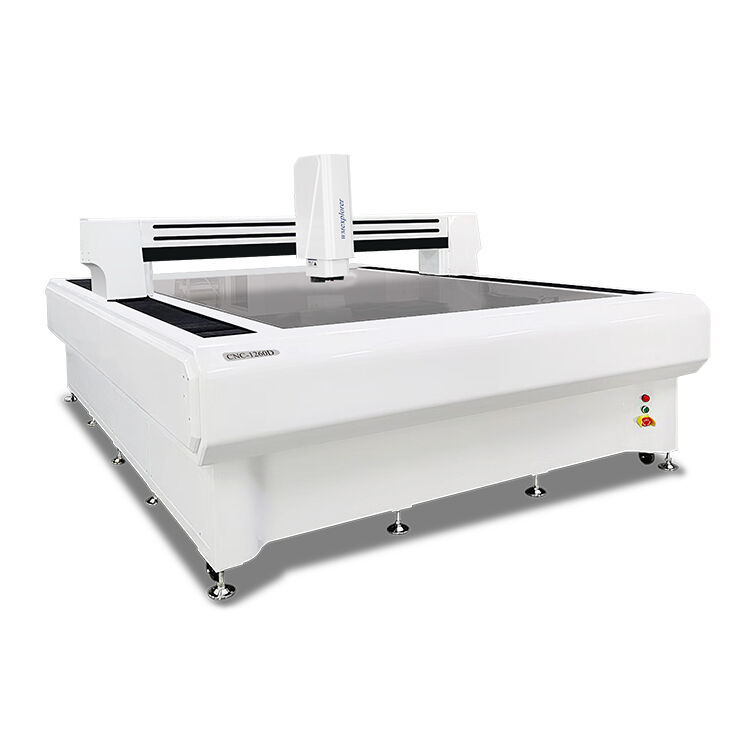

دستگاه اندازه گیری مختصات دروازه ای با دقت بالا 3 بعدی سرعت 200 میلی متر بر ثانیه

Name: دستگاه اندازه گیری مختصات دروازه ای با دقت بالا 3 بعدی سرعت 200 میلی متر بر ثانیه
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-1016
Availability: InStock

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	WM-3D
گواهی:	iso9001
شماره مدل:	CNC-1016

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

نام تجاری:

WM-3D

گواهی:

iso9001

شماره مدل:

CNC-1016

گارانتی:

1 سال و 18 ماه

پشتیبانی سفارشی:

OEM، ODM

قدرت:

الکترونیکی، 220 ولت / 50 هرتز

نام:

ابزار اندازه گیری ویدئویی با دقت بالا

استفاده عمومی:

برق، پلاستیک، قالب، ماشین آلات، اتصالات و موبایل

تابع:

اندازه گیری و تشخیص

دقت:

3UM

سرعت:

200mm/s

وزن:

3600 کیلوگرم

رنگ:

سفید

نام محصول:

ابزار اندازه گیری ویدئویی با دقت بالا

برجسته کردن:

High Light

برجسته کردن:

دستگاه اندازه گیری مختصات دروازه ای دقیق

دستگاه اندازه گیری مختصات دروازه ای 200 میلی متر / S

دستگاه اندازه گیری مختصات 3 بعدی

اطلاعات تجاری

قیمت:

$43,000.00/sets 1-4 sets

جزئیات بسته بندی:

3D high precision video measuring systems optical measuring instrument optic measure system <

توضیح محصول

سیستم‌های اندازه‌گیری ویدیویی با دقت بالا سه‌بعدی، ابزار اندازه‌گیری نوری، سیستم اندازه‌گیری نوری

توضیحات محصول

دستگاه اندازه گیری مختصات دروازه ای با دقت بالا 3 بعدی سرعت 200 میلی متر بر ثانیه 0

1. با استفاده از ماژول‌های تعبیه‌شده توسعه‌یافته برای کنترل موتور، افزایش سرعت موتور بر این اساس، بلکه برای ساده‌سازی ابزار و رابط PC، ماشین‌های PC و ابزارها از طریق خط USB و کابل S-Video.
2. با نرم‌افزار اندازه‌گیری CNC توسعه‌یافته توسط شرکت همراه است تا تشخیص سریع مقادیر زیادی از قطعات کار را همزمان با قابلیت‌های تجزیه و تحلیل داده‌های SPC برای دستیابی به یک‌باره تکمیل کل اندازه‌گیری انجام دهد.
3. منبع نور سطحی که توسط یک گروه مستقل از 24 عدد تشکیل شده است، هر گروه درایور منبع جریان ثابت و 200 مرحله متغیر پیوسته است.
4. با پلتفرم مرمر، پایداری بالا.

مدل			CNC-1016
	اندازه میز شیشه‌ای		*11001700**
	اندازه میز فلزی		*12001800**
	مسافت کار X.Y		*10001600**
	حرکت محور Z (میلی‌متر)		200 فوکوس
	رزولوشن نمایشگر دیجیتال محور X.Y.Z		0.5um
	خطای مقدار محور X.Y		≤(3+L/200)L طول اندازه‌گیری شده است، واحد میلی‌متر)
	وزن (کیلوگرم)		3600
	ابعاد		*175026501650*
موتور	سرعت سه محور			100mm/s
	دقت موقعیت‌یابی سه محور			0.001mm
سیستم تصویر	دوربین	دوربین CCD سونی رنگی 1/3″
	زوم	لنز زوم نوری هم‌محور با لنز زوم (2 انتخاب یک)
	بزرگنمایی زوم	0.7-4.5X
	بزرگنمایی کل ویدیو	30-230X
	میدان شیء	11.1-1.7mm
	برق	AC220V/AC110V
	مصرف برق	100W
لوازم جانبی ابزار	1Xtube(option)	0.5Xtube(option)			فاصله کار
لنز زوم	0.7-4.5X	0.7-4.5X
افزودن لنز	بزرگنمایی ویدیو	میدان جانبی مواد (میلی‌متر)	بزرگنمایی ویدیو	میدان جانبی مواد (میلی‌متر)
0.5X option	11.8X-74X	22-3.4	5.9X-37X	44-6.8	175
استاندارد	23.5X-148X	11.1-1.7X	11.8X-74X	22-3.4	92
2Xoption	47X-296X	5.5-0.9	23.5X-148X	11.1-1.7	36

عملکردها

عمدتاً برای اندازه‌گیری و تجزیه و تحلیل متالوگرافی! این مدل‌های "جهانی" یک پایه اندازه‌گیری را با بهترین اجزای میکروسکوپ متالورژی برای تصویربرداری با وضوح بالا و اندازه‌گیری‌های بحرانی ترکیب می‌کنند. با داشتن طیف کاملی از اهداف پیشرفته بی‌نهایت و تکنیک‌های میکروسکوپی از جمله: میدان روشن، میدان تاریک، کنتراست DIC، قطبش و اپی‌فلورسانس. حداکثر پنج هدف ممکن است روی بینی نصب شوند. با استفاده‌های بیشتر در صورت ارتقا.

مشخصات فنی

1. می‌تواند نقطه، خط، دایره، کمان و بیضی، مستطیل را اندازه‌گیری کند و دقت را با عملکرد موقعیت‌یابی چند نقطه‌ای بهبود بخشد.

2. دارای ویژگی‌های زیادی است، مانند ترکیب اندازه‌گیری‌ها، ساختار مرکزی و تقاطع ساختار، نقطه میانی ساخت، ساختار خط، یک ساختار گرد و دیدگاه ساختاری.

3. با نرم‌افزار اندازه‌گیری CNC توسعه‌یافته توسط شرکت همراه است تا تشخیص سریع مقادیر زیادی از قطعات کار را همزمان با قابلیت‌های تجزیه و تحلیل داده‌های SPC برای دستیابی به یک‌باره تکمیل کل اندازه‌گیری انجام دهد.

4. ترجمه مختصات و صاف کردن مختصات برای راحت‌تر و کارآمدتر کردن اندازه‌گیری و بهبود راندمان اندازه‌گیری است.

5. ماکروها می‌توانند قطعات یکسان را سریع‌تر و راحت‌تر اندازه‌گیری کنند و راندمان اندازه‌گیری را بهبود بخشند.

6. داده‌های اندازه‌گیری مستقیماً وارد AutoCAD می‌شوند و به یک چرخه کار کامل تبدیل می‌شوند. داده‌ها همچنین می‌توانند در Excel و Word وارد شوند تا تجزیه و تحلیل آماری انجام شود.

7. برنامه کاربر را ثبت کنید، ویرایش و اجرای دستور.
