جزئیات محصول:
|
| ضمانتنامه: | 1 سال | پشتیبانی سفارشی: | OEM، ODM |
|---|---|---|---|

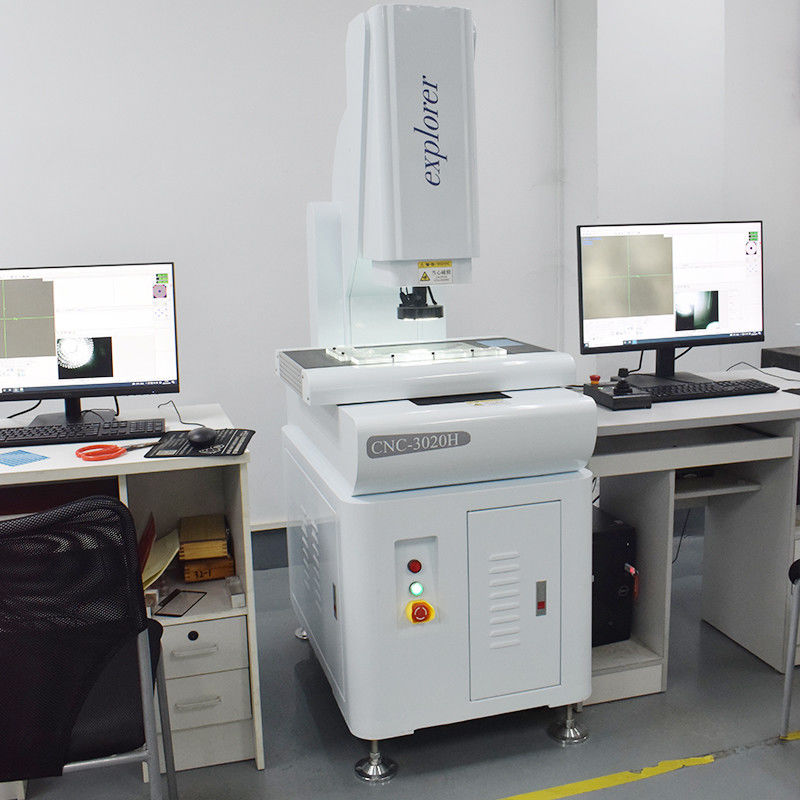

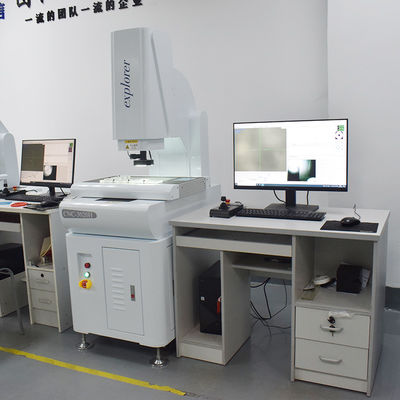

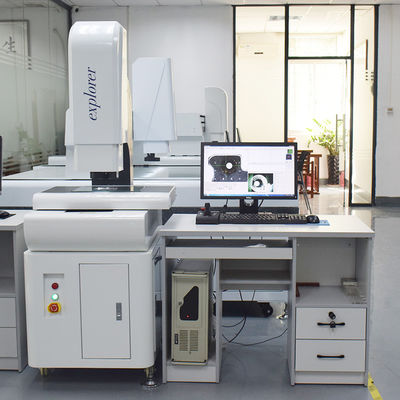

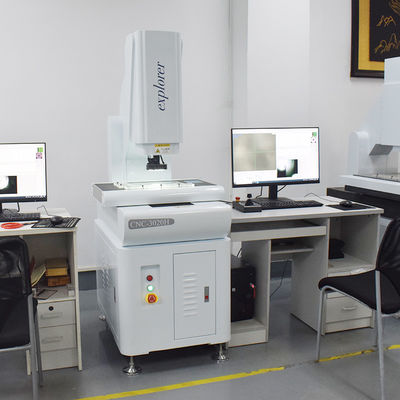

| نام محصول: | سیستم اندازه گیری ابعاد تصویر با دقت بالا برای اندازه گیری های دقیق | مدل: | CNC-5040H |
| رنگ: | سفید | استفاده عمومی: | الکترونیک، پلاستیک، قالب، ماشین آلات، سخت افزار، ساعت، موبایل |
| مواد: | سنگ گرانیت | استفاده: | اندازه گیری |
| وزن: | 450 کیلوگرم | منبع تغذیه: | AC 220V/50-60Hz |
| تایپ کنید: | تمام اتوماتیک | استفاده: | سیستم نوری |
| برجسته: | سیستم اندازه گیری ابعاد تصویر ODM,سیستم اندازه گیری ابعاد تصویر OEM,سیستم اندازه گیری خودکار تصویر |
||
|
موارد
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
ابعاد (mm) (L× W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
محدوده اندازه گیری (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
دقت اندازه گیری (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
تکرارپذیری (μm)
|
3
|
3
|
3
|
|
وزن (کیلوگرم)
|
300
|
380
|
450
|
|
تصویر و اندازه گیری
|
CCD
|
SONYCcD ژاپنی
|
|
|
لن
|
زوملن با وضوح بالا/بزرگنمایی پیوسته 0.7-5.0x
|
|
|
بزرگنمایی
|
40-230X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
|
|
|
وضوح مقیاس نوری
|
محور x/Y/z o.0002mm ( 0.2um )
|
|
|
فاصله کاری
|
108 میلی متر
|
|
نرم افزار اندازه گیری
|
نرم‌افزار اندازه‌گیری سه‌بعدی را که توسط تابع نرم‌افزار وارداتی توسعه یافته است، ترکیب کنید تا وضوح مرز را بهبود بخشد.
|
|
سیستم رانندگی
|
سروو موتور تایوان سه محوره X/Y/Z با عملکرد بالا، سیستم کنترل دو حلقه بسته
|
|
روشنایی
|
منبع نور سطحی هشت منطقه ای پنج حلقه ای کنترل شده، منبع نور کانتور LED، منبع نور کواکسیال. رنگ های مختلف
به محصولات مختلف اضافه شده است. |
عملکرد اصلی
1. اندازه گیری عنصر: نقطه اندازه گیری چند نقطه، خط، دایره، قوس، زاویه، بیضی، نقاط اندازه گیری مستطیل ارائه شده، شناسایی خودکار نقطه، خط، دایره، قوس.
2. ساختار عنصر: ساختار مرکزی، تقاطع ساختار، ساختار نقطه میانی، ساختار خط، ساختار گرد، ساختارهای زاویه.
3. عناصر از پیش تعیین شده: نقطه، خط، دایره، قوس.
4. Graphics: ترجمه مختصر، قطعه کار را صاف کنید.
5. محور خودسرانه صاف شد، سیستم مختصات بازنشانی شد.
6.graphic برای بزرگنمایی، کاهش گرافیک، ترجمه گرافیکی، گرافیک چاپ گرافیکی انتخاب شده است، علامت را بردارید، گرافیک حذف شده است.
7. تنظیم زوم، گرافیک باریک، رادیو چاپ گرافیکی انتخاب شده است، لغو انتخاب، گرافیک حذف می شود.
8. تصویر مقیاس خاکستری، اشباع، کنتراست، تصویر ذخیره شده به عنوان یک فرمت BMP را تنظیم کنید.
