جزئیات محصول:
|
| ضمانتنامه: | 1 سال | پشتیبانی سفارشی: | OEM، ODM |
|---|---|---|---|

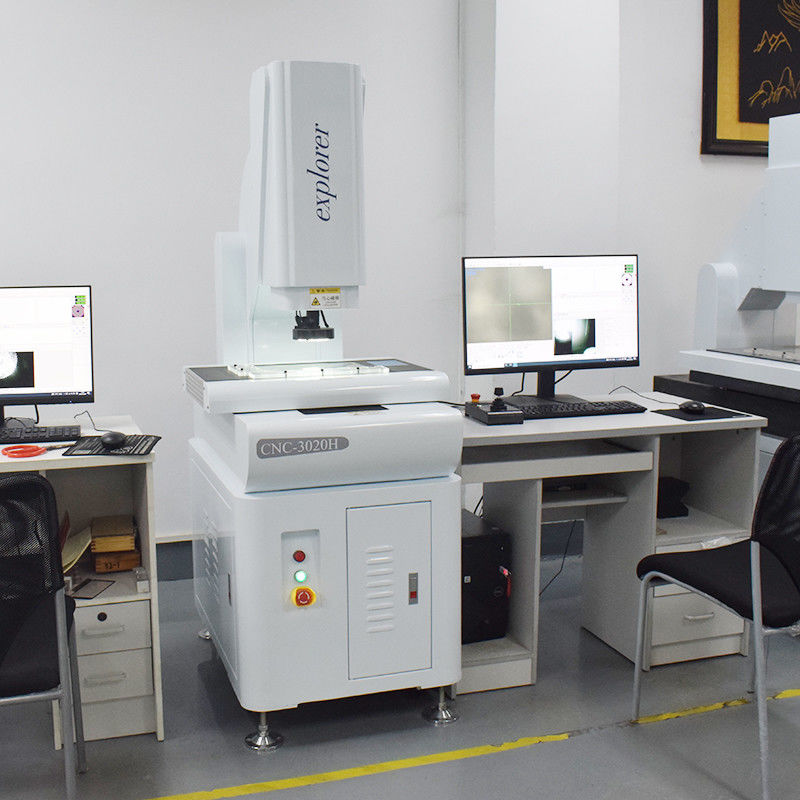

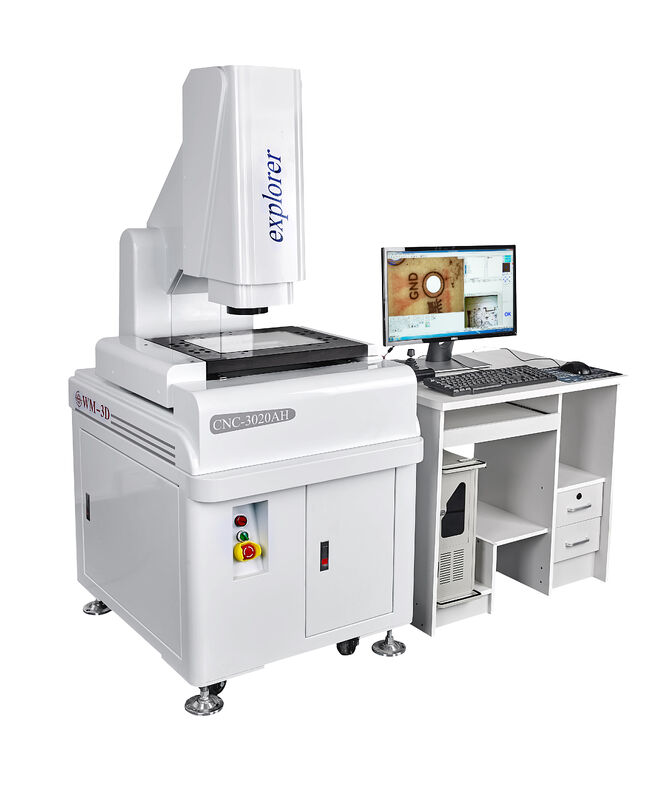

| نام محصول: | ابزار اندازه گیری لبه اتوماتیک دستگاه اندازه گیری ویدئو CNC | مدل: | CNC-3020AH |
| رنگ: | سفید | استفاده عمومی: | الکترونیک، پلاستیک، قالب، ماشین آلات، سخت افزار، ساعت، موبایل |
| مواد: | سنگ گرانیت | استفاده: | اندازه گیری |
| وزن: | 300 کیلوگرم | منبع تغذیه: | AC 220V/50-60Hz |
| تایپ کنید: | تمام اتوماتیک | استفاده: | سیستم نوری |
| برجسته: | سیستم اندازه گیری ابعاد تصویر لبه خودکار,سیستم اندازه گیری ابعاد تصویر با دقت بالا,سیستم اندازه گیری تصویر الکترونیکی |
||
|
موارد
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
ابعاد (mm) (L× W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
محدوده اندازه گیری (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
دقت اندازه گیری (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
تکرارپذیری (μm)
|
3
|
3
|
3
|
|
وزن (کیلوگرم)
|
300
|
380
|
450
|
|
تصویر و اندازه گیری
|
CCD
|
SONYCcD ژاپنی
|
|
|
لن
|
زوملن با وضوح بالا/بزرگنمایی پیوسته 0.7-5.0x
|
|
|
بزرگنمایی
|
40-230X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
|
|
|
وضوح مقیاس نوری
|
محور x/Y/z o.0002mm ( 0.2um )
|
|
|
فاصله کاری
|
108 میلی متر
|
|
نرم افزار اندازه گیری
|
نرم‌افزار اندازه‌گیری سه‌بعدی را که توسط تابع نرم‌افزار وارداتی توسعه یافته است، ترکیب کنید تا وضوح مرز را بهبود بخشد.
|
|
سیستم رانندگی
|
سروو موتور تایوان سه محوره X/Y/Z با عملکرد بالا، سیستم کنترل دو حلقه بسته
|
|
روشنایی
|
منبع نور سطحی هشت منطقه ای پنج حلقه ای کنترل شده، منبع نور کانتور LED، منبع نور کواکسیال. رنگ های مختلف
به محصولات مختلف اضافه شده است. |
شرح عملکرد:
اندازه گیری عنصر: اندازه گیری نقاط، خطوط، دایره ها، قوس ها، زوایا، بیضی، مستطیل اندازه گیری
تعداد نقاط از پیش تعیین شده، نقاط شناسایی خودکار، خطوط، دایره ها، کمان ها.
ساختار عنصر: ساخت مرکز، تقاطع سازه، ساختار نقطه میانی، ساختار خط،
ساختار گرد، پیکربندی زاویه
عناصر از پیش تعیین شده: نقاط، خطوط، دایره ها، کمان ها.ترجمه را هماهنگ کنید، قطعه کار را صاف کنید.هر کدام را صاف کنید
تنظیم مجدد سیستم مختصات محور
گرافیک: بزرگنمایی گرافیک، باریک شدن گرافیک، پانل گرافیکی، گرافیک انتخاب شده، انتخاب دایره، حذف
گرافیک، چاپ گرافیکیتنظیمات زوم، تصویر خاکستری، اشباع، کنتراست، ذخیره، تصاویر را در فرمت BMP تنظیم کنید.
انواع حالت یاب لبه، کامپیوتر به طور خودکار نقاط، دور شناسایی خودکار، قوس تا حد زیادی
بهبود سرعت نقطه ماینینگ
پشتیبانی تصویر S-Video، ترمینال AV، ورودی ترمینال USB.اندازه تصویر 640 * 480 میلی متر.داده های اندازه گیری مستقیم
به اتوکد برای تجزیه و تحلیل آماری، می توانید ساده Xbar-s نمودار کنترل به دست آمده پارامترهای مختلف Ca رسم کنید.
سوئیچینگ رابط چند زبانه
