جزئیات محصول:
|
| ضمانتنامه: | 1 سال | پشتیبانی سفارشی: | OEM، ODM |
|---|---|---|---|

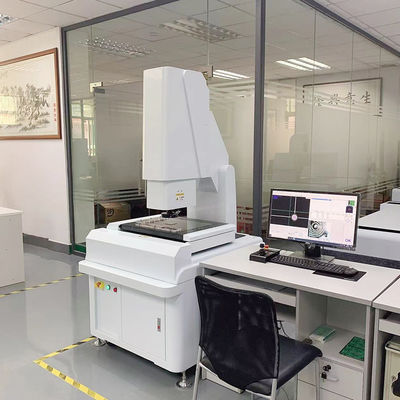

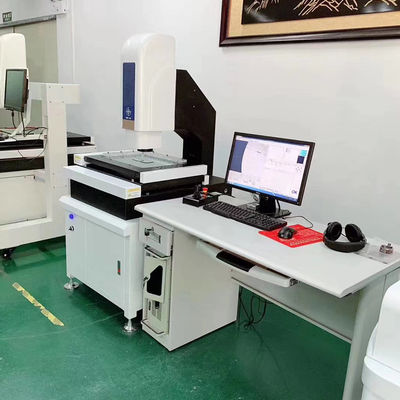

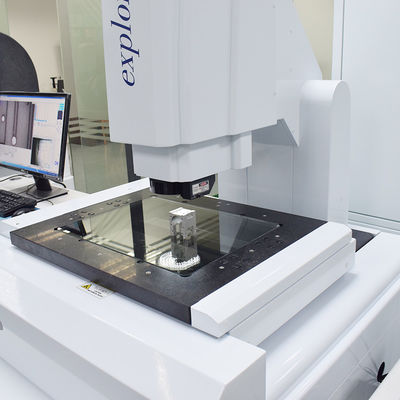

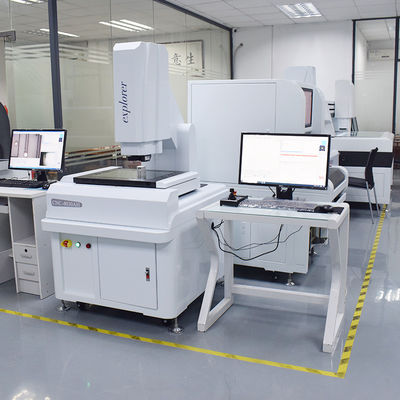

| نام محصول: | تجهیزات برای بازرسی FPD | مدل: | CNC-3020AH |
| رنگ: | سفید | استفاده عمومی: | الکترونیک، پلاستیک، قالب، ماشین آلات، سخت افزار، ساعت، موبایل |
| مواد: | سنگ گرانیت | استفاده: | اندازه گیری |
| وزن: | 300 کیلوگرم | منبع تغذیه: | AC 220V/50-60Hz |
| تایپ کنید: | تمام اتوماتیک | استفاده: | سیستم نوری |
| برجسته: | سیستم اندازه گیری ابعاد تصویر سفارشی,سیستم اندازه گیری ابعاد تصویر FPD |
||
|
موارد
|

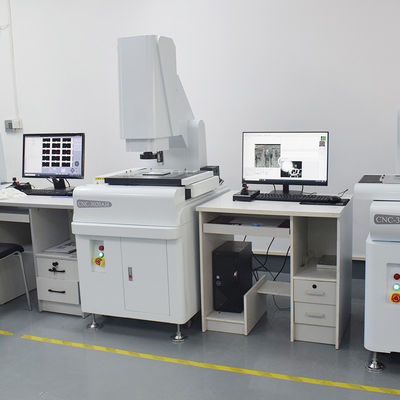

CNC-3020AH
|

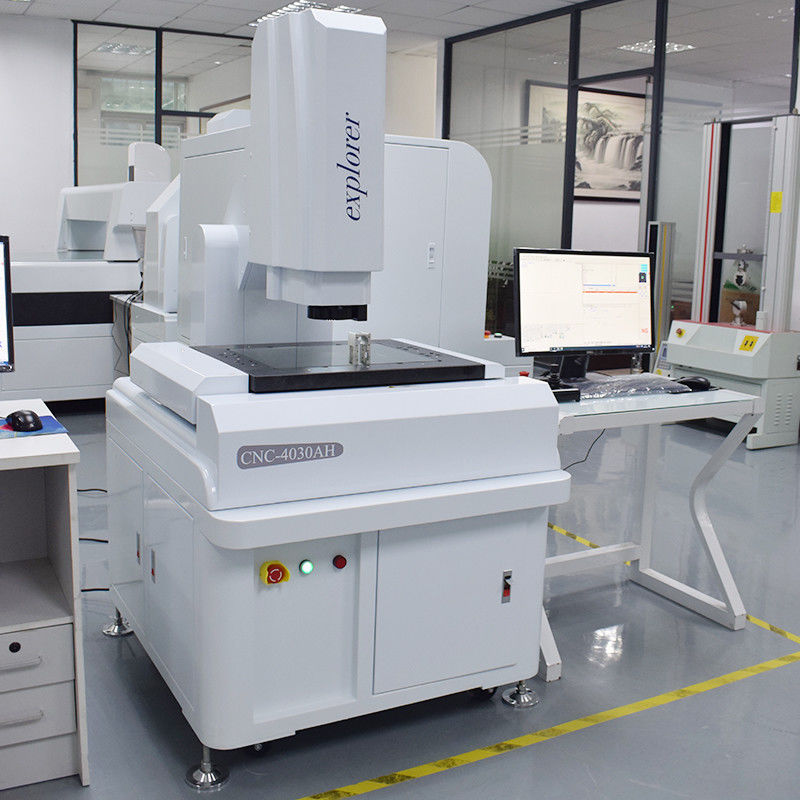

CNC-4030AH
|
CNC-5040AH
|
|
ابعاد (mm) (L× W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
محدوده اندازه گیری (mm) (X×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
دقت اندازه گیری (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
تکرارپذیری (μm)
|
3
|
3
|
3
|
|
وزن (کیلوگرم)
|
300
|
380
|
450
|
|
تصویر و اندازه گیری
|
CCD
|
SONYCcD ژاپنی
|
|
|
لن
|
زوملن با وضوح بالا/بزرگنمایی پیوسته 0.7-5.0x
|
|
|
بزرگنمایی
|
40-230X (فقط برای مرجع. با دوربین و لنز متفاوت، بزرگنمایی متفاوت خواهد بود.)
|
|
|
وضوح مقیاس نوری
|
محور x/Y/z o.0002mm ( 0.2um )
|
|
|
فاصله کاری
|
108 میلی متر
|
|
نرم افزار اندازه گیری
|
نرم‌افزار اندازه‌گیری سه‌بعدی را که توسط تابع نرم‌افزار وارداتی توسعه یافته است، ترکیب کنید تا وضوح مرز را بهبود بخشد.
|
|
سیستم رانندگی
|
سروو موتور تایوان سه محوره X/Y/Z با عملکرد بالا، سیستم کنترل دو حلقه بسته
|
|
روشنایی
|
منبع نور سطحی هشت منطقه ای پنج حلقه ای کنترل شده، منبع نور کانتور LED، منبع نور کواکسیال. رنگ های مختلف
به محصولات مختلف اضافه شده است. |
مشخصه:
تنوع روش اندازه گیری (متمایز کننده خودکار، اندازه گیری کنتراست نقطه استخراج، مقایسه اندازه گیری تحمل. عنصر از پیش تعیین شده)، می تواند نیازهای مشتریان مختلف را برآورده کند، سهولت استفاده و دقت اندازه گیری را تا حد زیادی بهبود بخشد.
نقطه نقطه استخراج روش نمونه برداری، انواع نقطه لبه شبکه ماوس، تقویت شده توسط نقاط وجود دارد.بسته برای اندازه گیری محیط خط ابر، مساحت و مرکز ثقل، استفاده از سه الگوریتم درون یابی، برای دقیق ترین روش اندازه گیری خط ابر.
می تواند جعبه را انتخاب کند که اندازه گیری دورتر، اندازه گیری سریع و دقیق چندین دور را در یک زمان انتخاب کند.
داده های اندازه گیری شده را می توان به عنوان یک فایل DXF یا تصاویر BMP و فرمت برنامه کاربر ذخیره کرد
می تواند 12 نوع عنصر (نقطه، خط، دایره، قوس، بیضی، مستطیل، فرورفتگی، شکل O، فاصله و زاویه، خط ابر باز و خطوط بسته) را اندازه گیری کند.
