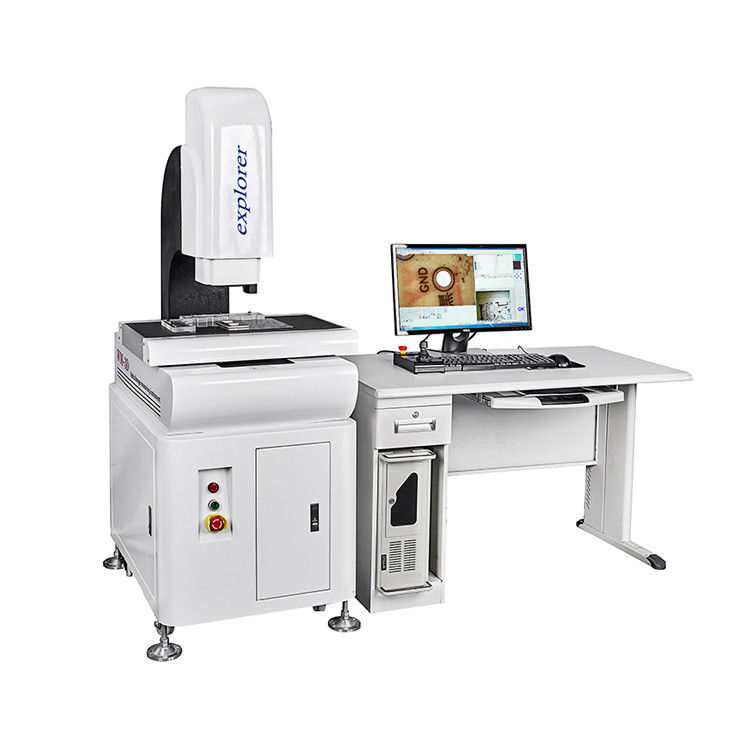

دستگاه اندازه‌گیری نوری با دقت 3um، سرعت 200mm/s و تحلیل داده‌های SPC

Name: دستگاه اندازهگیری نوری با دقت 3um، سرعت 200mm/s و تحلیل دادههای SPC
Brand: Dongguan Wang Min Optical Instrument Co., Ltd.
SKU: CNC-3020AH
Availability: InStock

جزئیات محصول:

محل منبع:	گوانگدونگ، چین
نام تجاری:	WM-3D
گواهی:	ISO9001
شماره مدل:	CNC-3020AH

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

نام تجاری:

WM-3D

گواهی:

ISO9001

شماره مدل:

CNC-3020AH

گارانتی:

1 سال

پشتیبانی سفارشی:

OEM، ODM

نام:

دستگاه اندازه گیری و آنالیز لوازم جانبی پد CNC خودکار

دقت:

3UM

سرعت:

200mm/s

تابع:

اندازه گیری و تشخیص

استفاده عمومی:

برق، پلاستیک، قالب، ماشین آلات، اتصالات و موبایل

رنگ:

سفید

قدرت:

220 ولت / 50 هرتز

نام محصول:

دستگاه اندازه گیری و آنالیز لوازم جانبی پد CNC خودکار

برجسته کردن:

High Light

برجسته کردن:

سیستم اندازه گیری ابعاد تصویر 3 میلی متر

سیستم اندازه گیری ابعاد تصویر نوری

دستگاه اندازه گیری نوری 200 میلی متر / ثانیه

اطلاعات تجاری

قیمت:

$18,000.00/sets 1-4 sets

جزئیات بسته بندی:

Auto CNC Pad Accessories Measuring and Analysing Machine دستگاه اندازه گیری و آنالیز لوازم

توضیح محصول

سیستم اندازه‌گیری ابعاد تصویر 3 میکرومتر

دستگاه اندازه‌گیری نوری با سرعت 200 میلی‌متر بر ثانیه

بررسی اجمالی محصول

دستگاه اندازه‌گیری و تجزیه و تحلیل لوازم جانبی پد CNC خودکار - سیستم اندازه‌گیری نوری پیشرفته برای تجزیه و تحلیل ابعادی دقیق.

مشخصات فنی

مدل CNC-3020

اندازه میز شیشه‌ای 330 × 230 میلی‌متر

اندازه میز فلزی 350 × 250 میلی‌متر

مسافت کار X.Y 300 × 200 میلی‌متر

حرکت محور Z فوکوس 200 میلی‌متری

رزولوشن نمایشگر دیجیتال محور X.Y.Z 0.5 میکرومتر

خطای مقدار محور X.Y ≤(3+L/200) که در آن L طول اندازه‌گیری شده بر حسب میلی‌متر است

وزن 720 کیلوگرم

ابعاد 700 × 900 × 1650 میلی‌متر

مشخصات موتور

سرعت سه محور 100 میلی‌متر بر ثانیه

دقت موقعیت‌یابی سه محور 0.001 میلی‌متر

سیستم تصویر

دوربین دوربین CCD رنگی سونی 1/3 اینچی

زوم لنز زوم نوری هم‌محور با لنز زوم (2 عدد انتخاب کنید)

بزرگنمایی زوم 0.7-4.5X

بزرگنمایی کلی ویدئو 30-230X

میدان دید 11.1-1.7 میلی‌متر

برق AC220V/AC110V

مصرف برق 100 وات

لوازم جانبی دستگاه

لوازم جانبی بزرگنمایی ویدئو میدان جانبی مواد (میلی‌متر) بزرگنمایی ویدئو میدان جانبی مواد (میلی‌متر) فاصله کاری

گزینه 0.5X 11.8X-74X 22-3.4 5.9X-37X 44-6.8 175

استاندارد 23.5X-148X 11.1-1.7X 11.8X-74X 22-3.4 92

گزینه 2X 47X-296X 5.5-0.9 23.5X-148X 11.1-1.7 36

ویژگی های کلیدی

کنترل حرکت حلقه بسته دوگانه برای حرکت با سرعت بالا با عملکرد موقعیت‌یابی دقیق

ماژول‌های کنترل موتور تعبیه‌شده با اتصال USB و S-Video

نرم‌افزار اندازه‌گیری CNC یکپارچه با قابلیت‌های تجزیه و تحلیل داده‌های SPC

منبع نور سطحی پیشرفته با 24 گروه مستقل و کنترل متغیر پیوسته 200 مرحله‌ای

ساخت پلتفرم مرمر برای افزایش پایداری و دقت

عملکردهای اندازه‌گیری

در درجه اول برای اندازه‌گیری و تجزیه و تحلیل متالوگرافی طراحی شده‌اند، این مدل‌های جهانی یک پایه اندازه‌گیری را با اجزای میکروسکوپ متالورژیکی ممتاز برای تصویربرداری با وضوح بالا و اندازه‌گیری‌های بحرانی ترکیب می‌کنند. ویژگی‌ها شامل اهداف بی‌نهایت پیشرفته و تکنیک‌های میکروسکوپی هستند: میدان روشن، میدان تاریک، کنتراست DIC، قطبی‌سازی و اپی‌فلورسانس. تا پنج هدف را روی بینی با قابلیت‌های استفاده گسترده‌تر هنگام ارتقا، در خود جای می‌دهد.

قابلیت های فنی

اندازه‌گیری هندسی

اندازه‌گیری دقیق نقاط، خطوط، دایره‌ها، کمان‌ها، بیضی‌ها و مستطیل‌ها با موقعیت‌یابی چند نقطه‌ای برای افزایش دقت.

ویژگی های ساخت و ساز پیشرفته

اندازه‌گیری‌های ترکیبی، ساختار مرکزی، تقاطع ساختار، ساخت نقطه میانی، ساختار خطی، ساختار گرد و ساخت نقطه زاویه‌ای.

ابزارهای کارآمدی

توابع ترجمه و صاف کردن مختصات، برنامه‌نویسی ماکرو برای اندازه‌گیری‌های دسته‌ای و پردازش داده‌های خودکار.

ادغام نرم‌افزار

صادرات مستقیم داده‌ها به AutoCAD، Excel و Word برای تجزیه و تحلیل آماری جامع و گزارش‌دهی.

گارانتی و خدمات

12 ماه گارانتی جامع با تضمین اطمینان

پوشش 12 ماه از زمان مونتاژ/پذیرش یا 15 ماه از تاریخ حمل و نقل

خدمات آموزشی و مشاوره‌ای فنی مبتنی بر تلفن و اینترنت

گارانتی مادام‌العمر دستگاه با خدمات مبتنی بر هزینه

بازدیدهای خدمات فنی رایگان (به استثنای سفر و اقامت)

خدمات مشاوره پس از فروش مادام‌العمر و پشتیبانی فنی با ارزش افزوده

در دسترس بودن قطعات یدکی جامع

اطلاعات شرکت

گواهینامه‌ها

نرم‌افزار تایید شده توسط سازمان‌های اندازه‌گیری استاندارد حرفه‌ای ملی

دستگاه‌ها مطابق با الزامات صدور گواهینامه اندازه‌گیری استاندارد آژانس HSR

بسته‌بندی و حمل و نقل
